Mit der neuen victory electric hat der Maschinenbauer eine elektrische holmlose Spritzgießmaschine auf den Markt gebracht. Das neue Schließkonzept, das auf Druckstangen statt Kniehebel setzt, kombiniert die Vorteile der Holmlos-Technologie mit der Dynamik elektrischer Antriebstechnik.
Holmlos heißt mehr Raum im Werkzeugbereich, schnelleres Rüsten und einfachere Automation. Über 85.000 Maschinen dieser Bauart hat Engel, Schwertberg (Österreich), bereits weltweit installiert. Die victory electric vereint diese Vorteile nun mit denen eines elektrischen Maschinendesigns, mit Schließkräften oberhalb von 1.300 kN.
Der kompakte Aufbau reduziert die Maschinenlänge um rund 200 mm. Gleichzeitig erlaubt der holmlose Aufbau den Einsatz deutlich größerer Werkzeuge als bei holmgeführten Maschinen gleicher Schließkraftklasse. So lässt sich auf einer victory electric 220 mit 2.200 kN Schließkraft ein Werkzeug betreiben, das bei konventioneller Ausführung rund 3.200 kN erfordern würde.

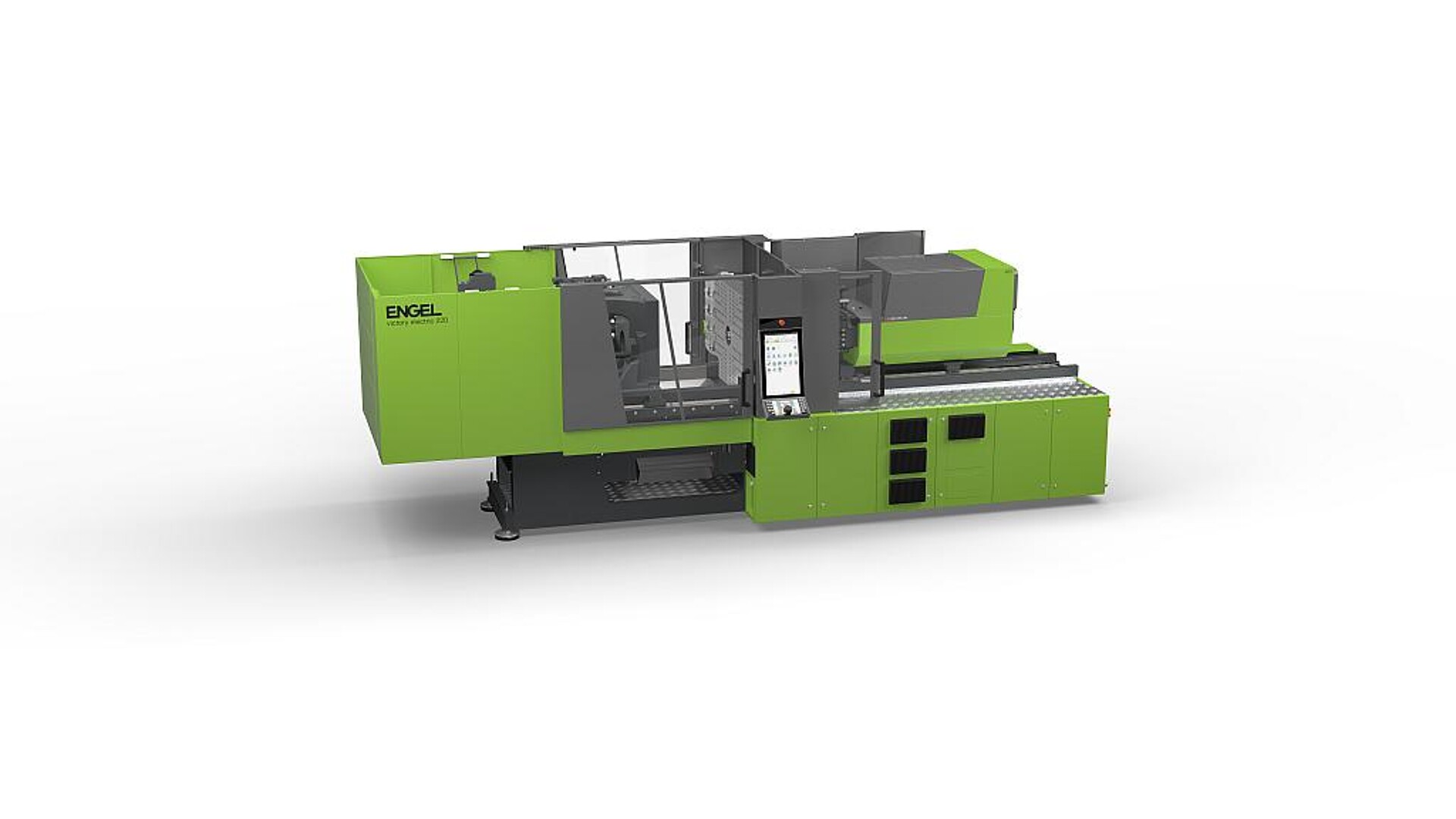

Die neue elektrische Engel victory electric 220 mit 2.200 kN Schließkraft ermöglicht eine kompakte Produktion durch holmlose Bauweise und verkürzte Maschinenlänge. (Foto: Engel)
Das Herzstück bildet eine neu konzipierte Schließeinheit mit zwei übereinander angeordneten Druckstangen. Sie ersetzen den klassischen Kniehebelmechanismus für den Schließkraftaufbau und ermöglichen eine gleichmäßige Verteilung der Schließkraft über die gesamte Aufspannplatte. Durch den integrierten Verformungsausgleich bleibt die Plattenparallelität stabil und präzise – auch bei anspruchsvollen oder großflächigen Werkzeuggeometrien. Die neu gestaltete bewegliche Aufspannplatte übernimmt dabei zentrale Funktionen wie die Zentrierung und Kraftübertragung und trägt so zur kompakten Bauweise bei.

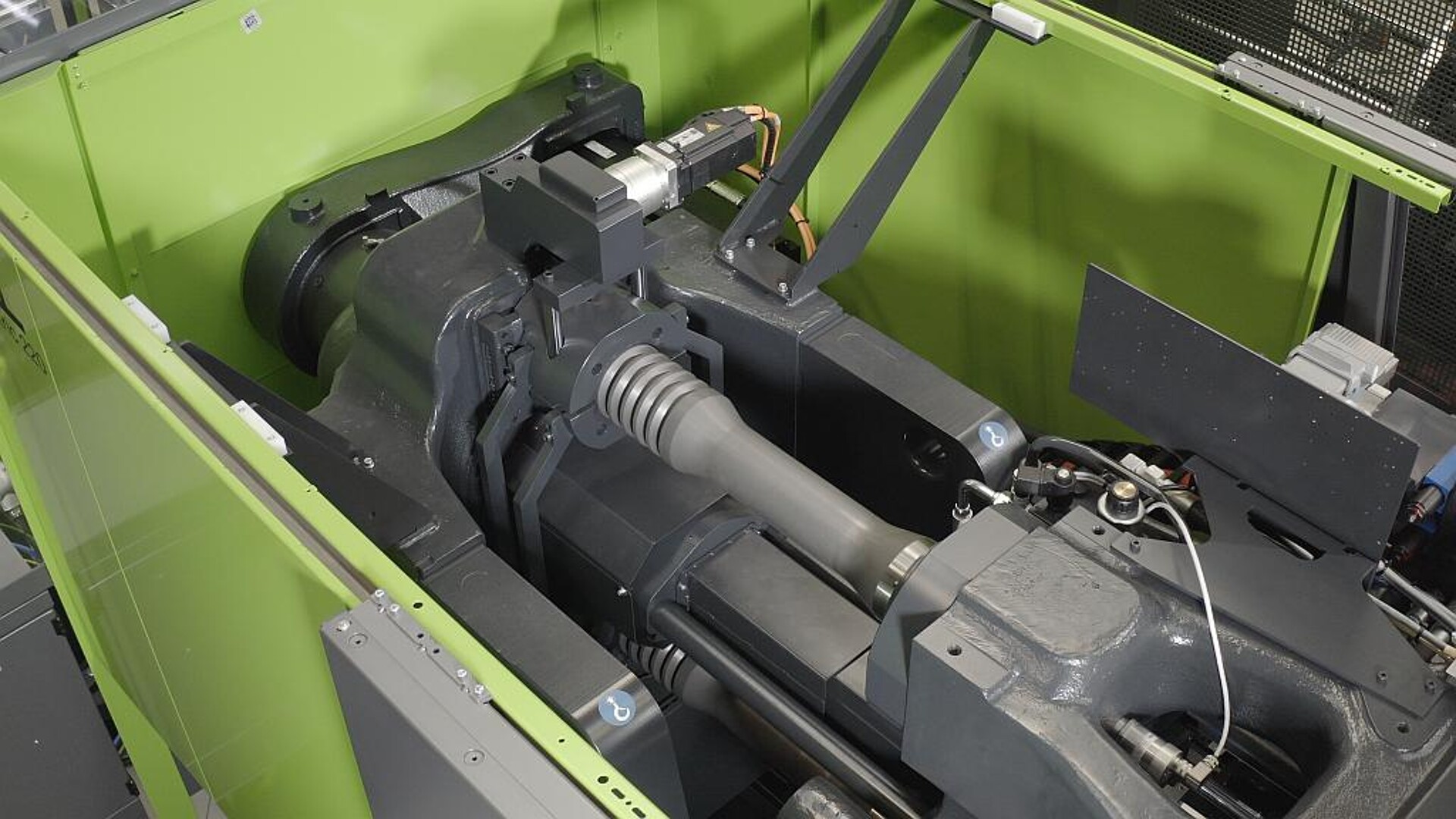

Das neue Schließsystem mit Druckkissen und Kugelumlaufspindel sorgt für präzise Werkzeugzentrierung und kürzere Zykluszeiten. (Foto: Engel)
Alle Hauptbewegungen erfolgen elektrisch über einen Servomotor mit Kugelumlaufspindel. Die integrierte Rückspeisung der Bremsenergie reduziert den Energieverbrauch.
Zusätzliche Flexibilität bietet die standardmäßige Integration eines Hydraulikaggregats, das den Einsatz hydraulischer Kernzüge ermöglicht. Auch Komponenten wie Auswerfer und Wegaufnehmer stammen aus der duo-Baureihe und garantieren ein hohes Maß an Stabilität und Prozesssicherheit.
Die victory electric ergänzt das holmlose Maschinenportfolio von Engel um eine elektrische Variante. Neben der servo-hydraulischen victory und der hybriden e-victory steht damit nun auch im mittleren Schließkraftbereich eine rein elektrische Lösung zur Verfügung.
