Aus biobasiertem Kunststoff hergestellte Kabelschutz-Wellrohre der Reiku GmbH, Wiehl-Bomig, sind eine Alternativen zu herkömmlichen Materialvarianten und bieten zugleich handfeste Anwendungsvorteile. Unter dynamischer Biegewechsel-Beanspruchung, die für viele Industrieroboter typisch ist, erreichen […]

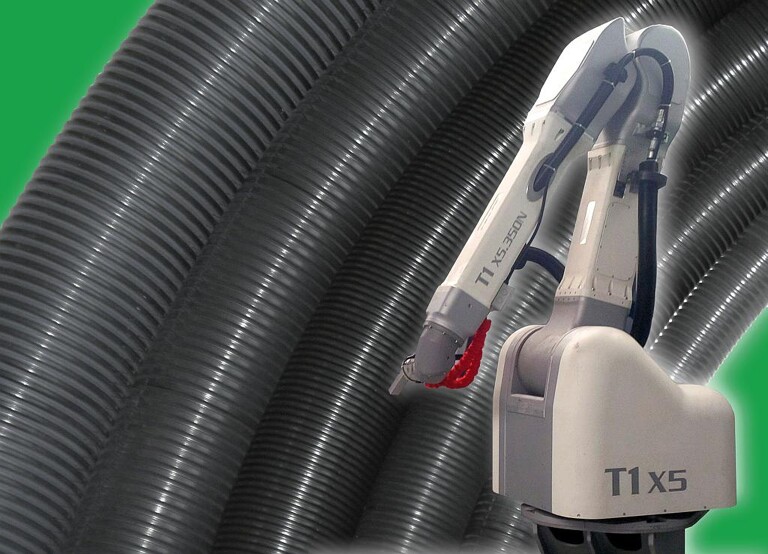

Kabelschutz-Wellrohre aus Bio-Polyamid erreichen im kontinuierlichen Roboterbetrieb mit hoher Biegewechselbeanspruchung eine signifikant lange Lebensdauer. (Foto: Reiku)
Aus biobasiertem Kunststoff hergestellte Kabelschutz-Wellrohre der Reiku GmbH, Wiehl-Bomig, sind eine Alternativen zu herkömmlichen Materialvarianten und bieten zugleich handfeste Anwendungsvorteile. Unter dynamischer Biegewechsel-Beanspruchung, die für viele Industrieroboter typisch ist, erreichen sie die höchsten Standzeiten aller Kabelschutz-Wellrohre im umfangreichen Produktprogramm dieses Herstellers. Dazu Verkaufsleiter Peter Sailer: „In internen Versuchen blieben Bio-Wellrohre der Nennweite 70 auch noch nach 16 Millionen Zyklen in der Flexibilitätsprüfung schadensfrei, was in der Praxis Standzeiten von rund drei Jahren entspricht. Mit der Entwicklung dieses Wellrohrtyps zeigt Reiku, dass leistungsstarker Kabelschutz auch angesichts schwindender Ölreserven gesichert ist.“
Der Grund für das herausragende Verhalten bei dynamischer Beanspruchung liegt in der besonderen Leistungsfähigkeit des verwendeten Werkstoffs: Die in Nennweiten von 12 bis 70 mm verfügbaren Bio-Kabelschutz-Wellrohre sind aus halogenfrei flammgeschütztem PA 11. Dieser biobasierte technische Kunststoff kombiniert sehr gute mechanische Eigenschaften unter statischer und dynamischer Last mit hoher Temperatur- und Chemikalienbeständigkeit, und er ist abriebfest. Weil er ganz überwiegend auf Basis von Rizinusöl hergestellt ist, das aus den Samen des tropischen Wunderbaums gewonnen wird, weist er eine bessere CO2-Bilanz auf als Polyamide auf Basis fossiler Energieträger.
Ein erster Anwender ist die b+m Surface Systems GmbH im osthessischen Eiterfeld, ein technisch führender Anbieter von vollautomatischen Lackieranlagen und Lackauftragssystemen für hochwertige Oberflächen. Das Unternehmen setzt die Bio-Wellrohre von Reiku standardmäßig für ihre neueste Lackierroboter-Generation des Typs T1 X5 ein. Sie sind dort außen am Roboterarm verlegt, enden auf dessen Achse 3 und schützen die Kabel- und Leitungspakete, die den Roboterkopf samt Zerstäuber mit Steuersignalen, Energie, Luft, Lack und Spülmedien versorgen.
Die 6-Achsen-Knickarmroboter von b+m Surface Systems laufen in der Praxis meist im Dreischichtbetrieb und führen dabei kontinuierlich schnelle räumliche Bewegungen mit hohen Achsgeschwindigkeiten und -beschleunigungen aus. Um lange Standzeiten aller zugehörigen Komponenten zu erreichen, muss unter anderem auch der Kabelschutz diesen extremen Ansprüchen gewachsen sein. Darum hat sich der Roboterhersteller für die Bio-Wellrohre von Reiku entschieden, die für derart hohe dynamische Beanspruchungen optimiert sind. Nach inzwischen über 12 Monaten industriellem Dauereinsatz berichtet b+m von durchweg positiven Erfahrungen. Man habe in dieser Zeit rund 1.000 m Bio-Kabelschutz-Wellrohr NW70 verbaut und bisher keine Berichte über Ausfälle oder Reklamationen vorliegen. „Für unsere Kunden bedeutet dies ein Minimum an Stillstandzeiten aufgrund von Wartungsarbeiten und damit geringere Gesamtkosten“, heißt es bei b+m.
Reiku Kabelschutz-Wellrohre sind in einer Vielzahl von Varianten verfügbar, die spezifische Anwendungsanforderungen erfüllen. PA6 und thermoplastische Polyester-Elastomere (TPE) sind Werkstoffe der Wahl für den allgemeinen Maschinen-, Apparate- und Fahrzeugbau. Wellrohre aus thermoplastischen Polyurethan-Elastomeren (TPU) widerstehen auch den hohen dynamischen Belastungen, die für die Bewegungen von Industrierobotern typisch sind. PA 12 erfüllt zusätzlich die in rauen Umgebungen bestehende Forderung nach hoher statischer und dynamischer Belastbarkeit bei besonders niedrigen Temperaturen, und die PA 11-Biotypen kombinieren ein hohes Maß an dynamischer Belastbarkeit, UV-, Chemikalien- und Temperaturbeständigkeit.
