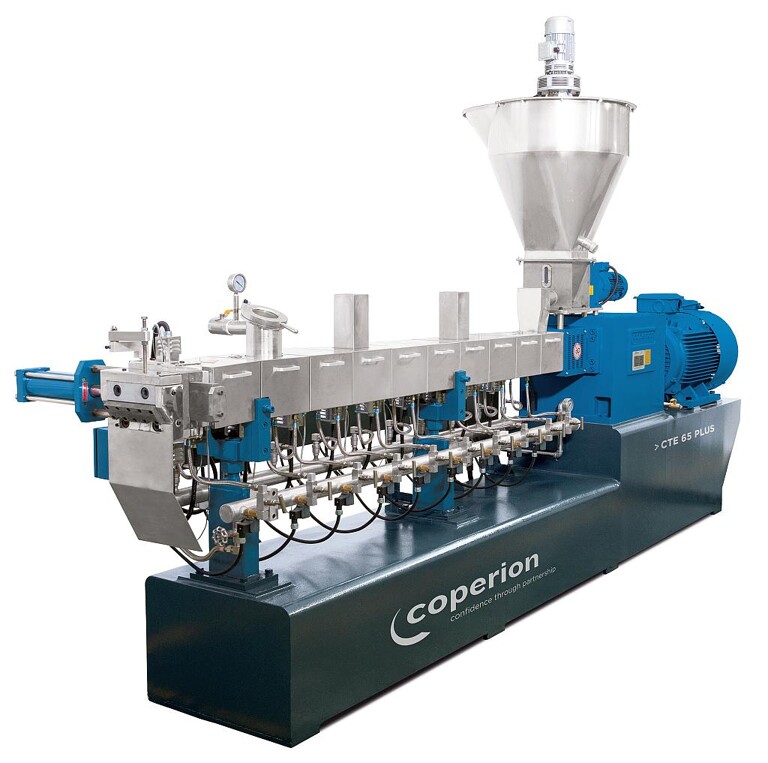

Die Doppelschneckenextruder der neuen Baureihe CTE Plus sind mit neuen, robusteren Getrieben ausgestattet. (Foto: Coperion)
Mit dem CTE 50 Plus zeigt die chinesische Coperion-Tochter auf der Chinaplas 2015 erstmals einen Vertreter der neuen Doppelschneckenextruder-Baureihe CTE Plus. Diese ist mit einem neuen Getriebe ausgestattet, das von Coperion in Stuttgart entwickelt wurde. Darüber hinaus besitzt die Anlage einen neuen Klemmenkasten, der höhere Sicherheitsstandards erfüllt, und ein überarbeitetes Untergestell.
Vor der Lieferung wird jeder dieser Doppelschneckenextruder einer Werksabnahme (Factory Acceptance Test, FAT) am Standort Coperion Nanjing unterzogen, um die Qualitätsstandards zu sichern. Als Option kann die Baureihe mit CE-Zertifizierung geliefert werden.
Für eine hohe Zuverlässigkeit und eine längere Nutzungsdauer hat Coperion Stuttgart neue Getriebe für den CTE Plus entwickelt, die ein spezifisches Drehmoment von 7,2 Nm/cm³ leisten und beim Vorgängermodel der CTE-Baureihe nachgerüstet werden können. Die beweglichen Teile und Lager der neuen Getriebe wurden überarbeitet, die Zahnbreite vergrößert und die Zahnflanke sowie das Profil angepasst, um gut ineinander greifende Flächen zu erhalten. Die neuen Getriebe weisen eine verbesserte Kühlung und Ölzufuhr auf; ihre Gehäusegeometrie wurde angepasst, um höhere Steifigkeit zu erhalten und Schwingungen zu verhindern. Alle Getriebegehäuse werden bei Coperion Nanjing hergestellt. Nach der Produktion werden sie vor Ort einer 3D-Inspektion unterzogen, um eine Maßhaltigkeit bis 1,4 µm zu sichern. Jedes einzelne Getriebe durchläuft bis zur Auslieferung annährend 40 Inspektionspositionen.
Coperion Nanjing – der Produktionsstandort der CTE-Baureihe – hat zahlreiche Standards zur Verbesserung der Produktionsqualität eingeführt. Für die Qualitätskontrolle werden zahlreiche moderne Bearbeitungszentren und Instrumente deutscher Hersteller eingesetzt.
