Die Röchling Engineering Plastics KG; Haren, bietet neue Wege im Transformatorenbau: Der Kunststoffverarbeiter fertigt als erster Hersteller Steigungsendringe und Schirmringe für ölgefüllte Leistungstransformatoren aus glasfaserverstärktem Material auf Kunstharzbasis. Die unter […]

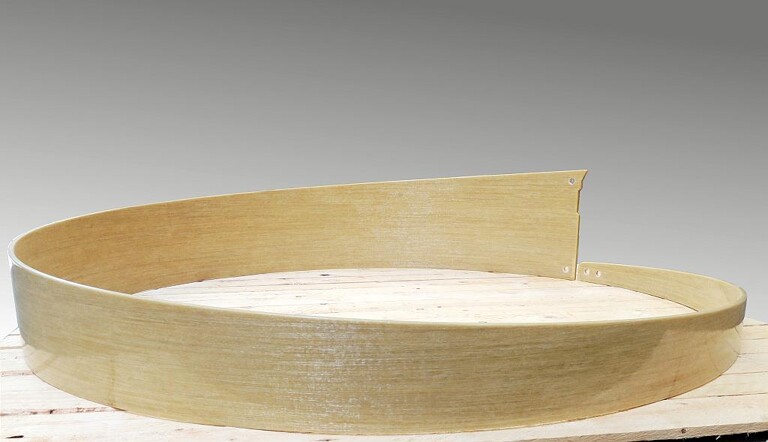

Ringe aus dem glasfaserverstärkten Kunststoff Durostone EPX-M unterliegen keinem Schrumpf in der Vapour-Phase-Trocknung. (Foto: Röchling)
Die Röchling Engineering Plastics KG; Haren, bietet neue Wege im Transformatorenbau: Der Kunststoffverarbeiter fertigt als erster Hersteller Steigungsendringe und Schirmringe für ölgefüllte Leistungstransformatoren aus glasfaserverstärktem Material auf Kunstharzbasis. Die unter dem Markennamen Durostone EPX-M angebotenen Ringe weisen nach der Vapour-Phase-Trocknung keinen Schrumpf auf und ermöglichen Konstrukteuren so die Dimensionierung mit exakten Toleranzen.
Die Ringe werden in einem besonderen Wickelverfahren hergestellt und bestehen aus einer Glasfaserverstärkung und einer Harzmatrix auf Basis von Epoxidharzen. Als glasfaserverstärkter Hochleistungskunststoff verbindet Durostone EPX-M eine hohe Dimensionsstabilität mit einer extremen Festigkeit auch bei hohen Einsatztemperaturen.
Kein Schrumpf in der Vapour-Phase-Trocknung
Klassische Werkstoffe wie Pressboard oder Kunstharzpressholz schrumpfen während der Trocknung im Vapour-Phase-Ofen. Dieser Schrumpf muss bei der Dimensionierung der Bauteile für die Transformatoren vorher berücksichtigt werden. Dank der hohen Dimensionsstabilität behalten aus Durostone EPX-M gefertigte Bauteile ihre ursprüngliche Dimension bei. Dies erleichtert Konstrukteuren die Auslegung und Berechnung der Höhe der gewickelten Spule im Transformator, da mit sicheren Werten gerechnet werden kann.
Geringere Wanddicken möglich
Mit der Wärmeklasse H (180°C) verfügt das Material dabei über eine hervorragende Druckfestigkeit auch bei höheren Temperaturen. Auch die Herstellung von Steigungsendringen und Schirmringen in geringeren Wanddicken ist möglich, da der Werkstoff auch bei sehr dünnen Wänden eine hohe Festigkeit hat.
Hohe homogene Festigkeit
Röchling fertigt Steigungsendringe und Schirmringe aus Durostone EPX-M zunächst als Rohling in einem Stück. Die Bauteile haben dadurch eine sehr hohe homogene Festigkeit. Die exakte Bearbeitung wird durch moderne CNC-Maschinen nach Kundenvorzeichnung vorgenommen. So sind Schwachstellen an Segmentübergangen ausgeschlossen, wie sie bei Ringen auftreten können, die aus mehreren Segmenten zusammengesetzt werden müssen.
