Mit dem dezentralen Antriebssystem KFM Safety entwickelte die Siei-Areg GmbH, Pleidelsheim, eine Komplettlösung für Sicherheitstüren an Spritzgießmaschinen sowie Werkzeug- und Verpackungsmaschinen. Das System vereint Motor, Frequenzumrichter, Positioniereinheit, sichere Funktionen sowie […]

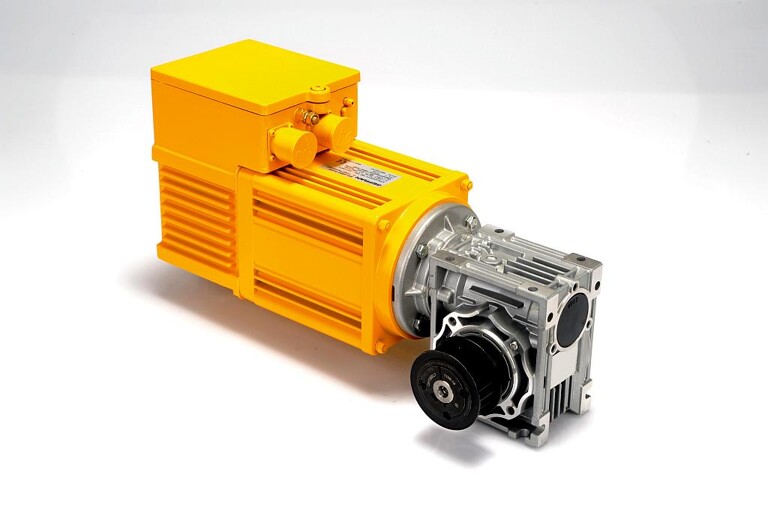

Die dezentrale Komplettlösung für Sicherheitstüren an Spritzgießmaschinen vereint Motor, Frequenzumrichter, Positioniereinheit, sichere Funktionen und Getriebe in einem kompakten Aggregat. (Foto: Siei-Areg)
Mit dem dezentralen Antriebssystem KFM Safety entwickelte die Siei-Areg GmbH, Pleidelsheim, eine Komplettlösung für Sicherheitstüren an Spritzgießmaschinen sowie Werkzeug- und Verpackungsmaschinen. Das System vereint Motor, Frequenzumrichter, Positioniereinheit, sichere Funktionen sowie Getriebe in einem kompakten Aggregat.
Bei Spritzgießmaschinen wird der KFM Safety sowohl bei Stand-Alone-Maschinen als auch in kompletten Fertigungszellen als Antrieb für Sicherheitstüren und -gitter eingesetzt. Speziell in der Serienfertigung von Spritzgießteilen werden die automatisierten Fertigungszellen in der Regel durch Sicherheitsgitter oder Lichtvorhänge vor unbefugtem Zutritt geschützt. Ist diese Sicherung aktiv, kann der KFM Safety über einen separaten sicheren Eingang auf normalen Betrieb mit deaktivierten Schutzfunktionen und höherer Drehzahl und Drehmoment umgeschaltet werden. Betritt eine Person die Produktionszelle, werden die sicheren Funktionen von der Anlagensteuerung wieder eingeschaltet. Auf diese Weise gewährleistet der Antrieb optimale Taktzeiten in der Produktion sowie die Sicherheit des Anwenders beim manuellen Betrieb und beim Einrichten.
Branchenspezifische Funktionen
In die Entwicklung des Antriebssystems flossen das Siei-Areg-Know-how aus der Fertigung von Antrieben für Aufzugstüren und die Kenntnisse des Kunststoffmaschinenmarkts, die sich durch die Zugehörigkeit zur Gefran-Gruppe ergeben. So wurden im Dialog mit Herstellern von Spritzgießmaschinen speziell auf deren Bedürfnisse abgestimmte Funktionen implementiert. Darunter unter anderem die Funktion „Teilöffnen“, mit der die Tür im Produktionsbetrieb nur bis zur Öffnungsbreite der Spritzgussform geöffnet und damit die Taktzeit optimiert werden kann. Die Breite der Türöffnung lässt sich dabei durch eine entsprechende Konfiguration einstellen und über einen digitalen Eingang aktivieren. Alternativ ist es möglich, die Öffnungsbreite durch einen Sensor vorzugeben. Des weiteren kann der KFM Safety eine Schutztür oder Schutzgitter vor dem Öffnen zunächst noch in Richtung „Tür-Zu“ drückt, damit mechanische Zuhaltevorrichtungen wie z. B. Verriegelungsbolzen gelöst werden können, bevor sich die Schutztür oder das Schutzgitter öffnet.
Sicherheitsrichtlinien erfüllt
Der KFM Safety entspricht sämtlichen Anforderungen der EU-Maschinenrichtlinie 2006/42/EG in Bezug auf Sicherheit für Maschinenschutztüren und erleichtert Anwendern die Auslegung ihrer Maschinen im Bereich der Sicherheitstüren. Das Produkt ist einfach zu integrieren und entspricht neuesten Standards. Es erfüllt die Schutzklasse SIL2 nach EN 61508 bzw. Kategorie 3 mit Performancelevel d nach EN 13849 für die Sicherheitsfunktionen STO, SLS und SLT. Auch entsprechende C-Normen für verschiedenste Maschinentypen werden damit abgedeckt. Die wesentliche Sicherheitsfunktion des KFM Safety ist das automatische Erkennen von Hindernissen. Damit werden Verletzungen des Benutzers beim Schließen der Sicherheitstüren sicher verhindert. Ein wichtiges Kriterium bei der Konzeption war die Reduzierung der Gesamtkosten der Schutzeinrichtungen auf ein Minimum. Mit dem KFM Safety können die Anwender auf Zusatzkomponenten wie Lichtschranken oder Sicherheitskontaktleisten sowie eine damit einhergehende aufwändige Installation und Verkabelung verzichten.
