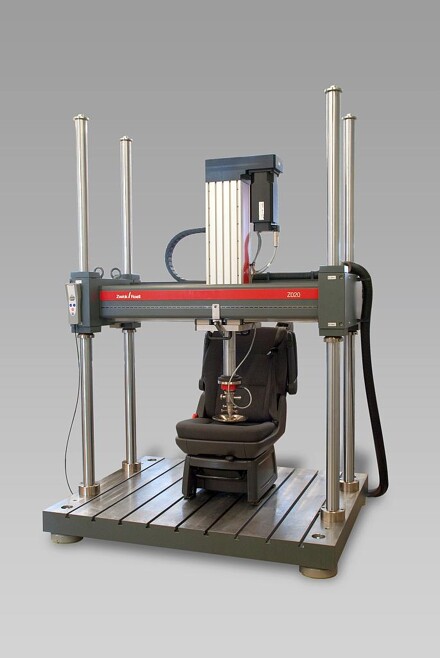

Die Prüfeinrichtung erlaubt die Ermittlung der Steifigkeit, Härte und Ermüdung von Schaumstoffbauteilen wie Autositzen. (Foto: Zwick)
Sitze im Automobilbereich werden, wie alle anderen Komponenten in Fahrzeugen auch, ausgiebigen Tests unterzogen. Die Zwick GmbH & Co. KG, Ulm, hat ein Prüfsystem entwickelt, mit welchem nicht nur Sitz und Sitzgestell geprüft werden können, auch Härte und Ermüdung der verarbeiteten Schaumstoffe werden in zyklischen Versuchen ermittelt.
Die Sitze und Sitzgestelle werden an verschiedenen Positionen geprüft. Ein typischer Qualitäts-Kennwert ist die Steifigkeit der Sitze. Zudem werden die Schaumstoffe auf Ermüdung geprüft sowie deren Härte ermittelt. Damit der elektromechanische Servo-Prüfzylinder flexibel eingesetzt werden kann, ist er in ein spezielles von Zwick entwickeltes Portal eingebaut. Es bietet eine elektrische Verstellung in X- und Y-Richtung sowie eine Höhenverstellung des Querhaupts. Die Positionierung in einem definierten Winkel ist optional nachrüstbar. Prüfstempel für die Schaumstoffprüfungen nach Norm und eine Schutzumhausung runden das Angebot ab.
Mit Prüfgeschwindigkeiten von bis zu 500 mm/s und der hochauflösenden Mess-, Steuer- und Regelelektronik Testcontrol mit Messwerterfassungen bis 500 Hz sind auch anspruchsvolle Aufgaben präzise lösbar. Die elektromechanischen Servo-Prüfzylinder stehen in sechs Baugrößen von 1, 2, 5, 10, 20 und 30 kN zur Verfügung. Die Einsatzgebiete dieser Prüfzylinder reichen von Material- und Bauteilprüfung bis hin zur Prüfung von fertigen Endprodukten. Darüber hinaus sind Prüfungen von Fertigungsschritten wie Fügen, Einpressen und Montieren oder zyklische Versuche mit großen Hüben möglich.
