Beläge auf Kalanderwalzen können ein Grund für mangelnde Folienqualitäten sein. Genau hier setzt das Inspektionssystem an, das auf der K 2025 zu Demonstrationszwecken durch eine rotierende Kühlwalze nachgestellt wird. Das System erkennt Beläge frühzeitig, bewertet diese und erlaubt somit Abhilfe.
Zur Qualitäts- und Produktivitätsverbesserung in der Flachfolienextrusion hat das Institut für Kunststoffverarbeitung (IKV), Aachen, ein optisches Inspektionssystem entwickelt, mit dem sich die Belagsbildung auf den Kalanderwalzen im laufenden Prozess verfolgen und bewerten lässt. Die frühzeitige Detektion der Belagsbildung ist entscheidend, weil Ablagerungen auf der Walze eine Minderung der Folienqualität verursachen, die bis zum Produktionsabbruch führen kann. Insbesondere bei der Verarbeitung von Rezyklaten lässt sich die Belagsbildung aufgrund der Chargenschwankungen nicht voraussagen. Ohne Überwachung werden kritische Werte erst erkannt, wenn bereits Ausschuss produziert wird und die Produktion zur Reinigung der Walze unterbrochen werden muss.
Das am IKV im Rahmen des Projekts „Detect before Defect“ entwickelte Inspektionssystem kann einfach und kostengünstig in bestehende Anlagen integriert werden. Außerdem ist die Kopplung mit einem automatischen Walzenreinigungssystem möglich, das bei einer kritischen Belagsmenge ausgelöst wird. Grundlage des Inspektionssystems ist die optische Erfassung von Glanzveränderungen auf der Walzenoberfläche, die durch die Ablagerungen hervorgerufen werden. Über ein in die Anlage integriertes Kamerasystem wird für jede Walzenumdrehung ein Abbild der Walzenoberfläche erzeugt. Ein Bildverarbeitungsalgorithmus quantifiziert dann die Belagsbildung anhand der Grauwerte der Aufnahme, sodass die Belagsbildung über die Extrusionslänge verfolgt werden kann.

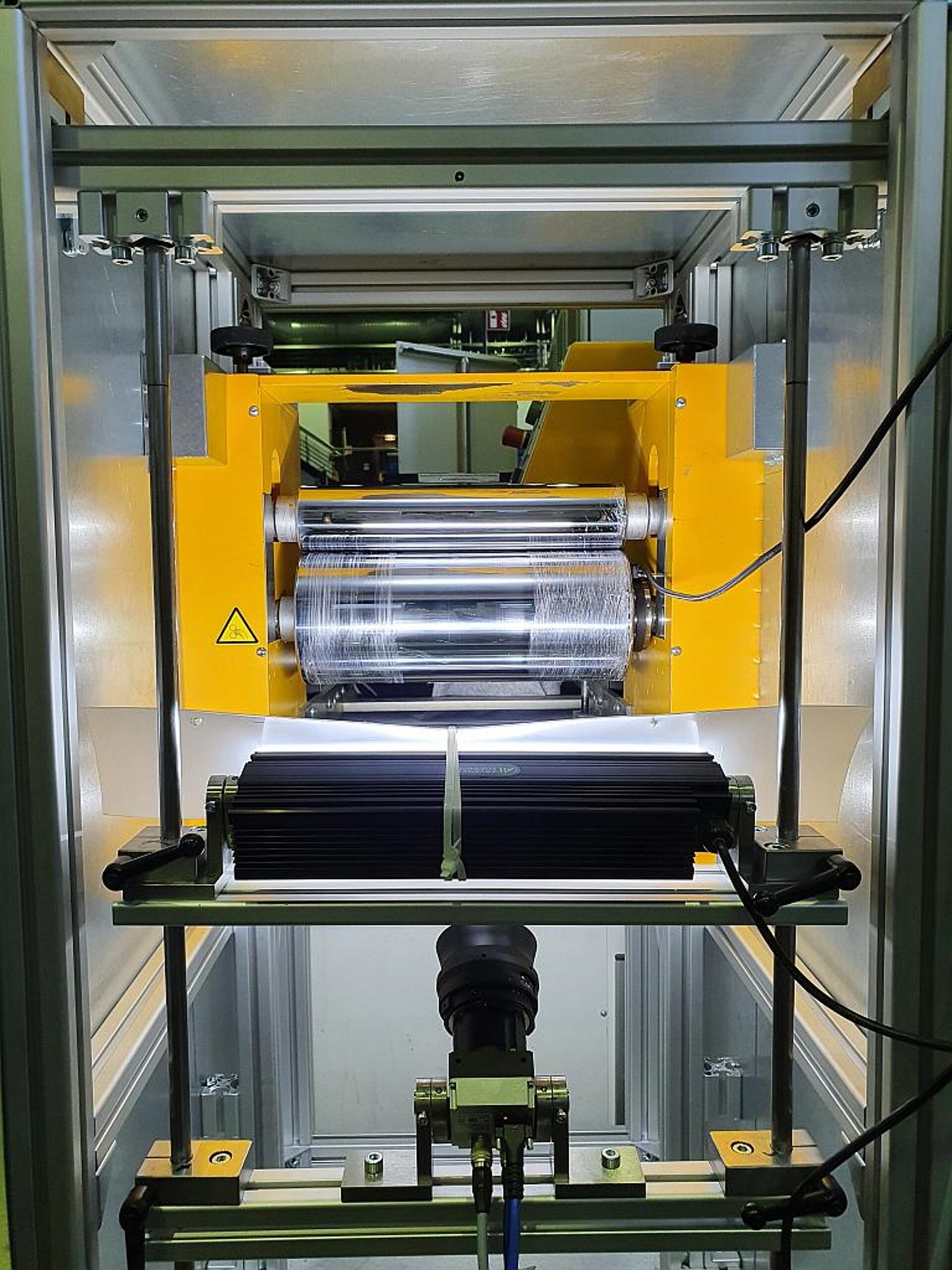

Mit der Kamera (vorne im Bild) wird die Walzenoberfläche regelmäßig abgebildet, so dass Ablagerungen schnell erkannt und ggf. beseitigt werden können. (Foto: IKV)
Insbesondere kleine und mittlere Unternehmen, die häufig auf einfache und robuste Produktionsprozesse angewiesen sind, erhalten mit dem Inspektionssystem eine praxistaugliche Möglichkeit, kritischen Walzenbelag rechtzeitig zu erkennen und darauf zu reagieren, bevor Ausschuss produziert wird und es zu Anlagenstillständen kommt. Dem IKV steht mit dem System ein Prüfstand zur Verfügung, um die Interaktionen zwischen Kunststoffen und Walzenoberflächen mit geringem Materialeinsatz systematisch zu erforschen und daraus Handlungsempfehlungen für die industrielle Produktion abzuleiten.
Für die Präsentation auf dem Messestand wird der Folienextrusionsprozess durch eine rotierende Kühlwalze nachgestellt, die mit dem Inspektionssystem ausgestattet ist. Die Walze ist zur Demonstration abschnittsweise mit verschiedenen Belägen präpariert. Wie im realen Prozess erstellt die integrierte Kamera immer neue Abbilder der Walzenoberfläche aus denen der Bildverarbeitungsalgorithmus anhand der Graustufen eine Live-Bewertung der Beläge erstellt.
Die Entwicklung der Inspektionssystems war Teil des Forschungsprojektes „Steigerung der Produktivität und Flachfolienqualität durch Vermeidung der Belagsbildung auf Kühlwalzen“, das als Finalist für das IGF-Projekt des Jahres 2025 nominiert war.
