Im umfangreichen Programm des Normalienanbieters findet sich für unterschiedlichste Anwendungsfälle die passende Heißkanaldüse. Die verschiedenen Düsenvarianten bringen jeweils spezielle Eigenschaften mit.
Die leistungsstarke Monodüse sowie geschraubte und schwimmende Systemdüse Vario Shot von Hasco, Lüdenscheid, eignet sich insbesondere für anspruchsvolle Spritzgießaufgaben. Das Vario-Shot-Programm bietet kompakte Einbaumaße, angepasste Temperaturführung, einfachen Service sowie eine modulare Bauweise. Mehr als 2.500 Düsenvarianten ermöglichen eine Vielzahl anspruchsvoller Anwendungen – von der Anspritzung auf Unterverteiler bis zum High-End-Nadelverschluss. Eine große Auswahl an Düsenlängen bei Verteiler- und Einzeldüsen bietet einen hohen Freiheitsgrad im Rahmen der Formkonstruktion.

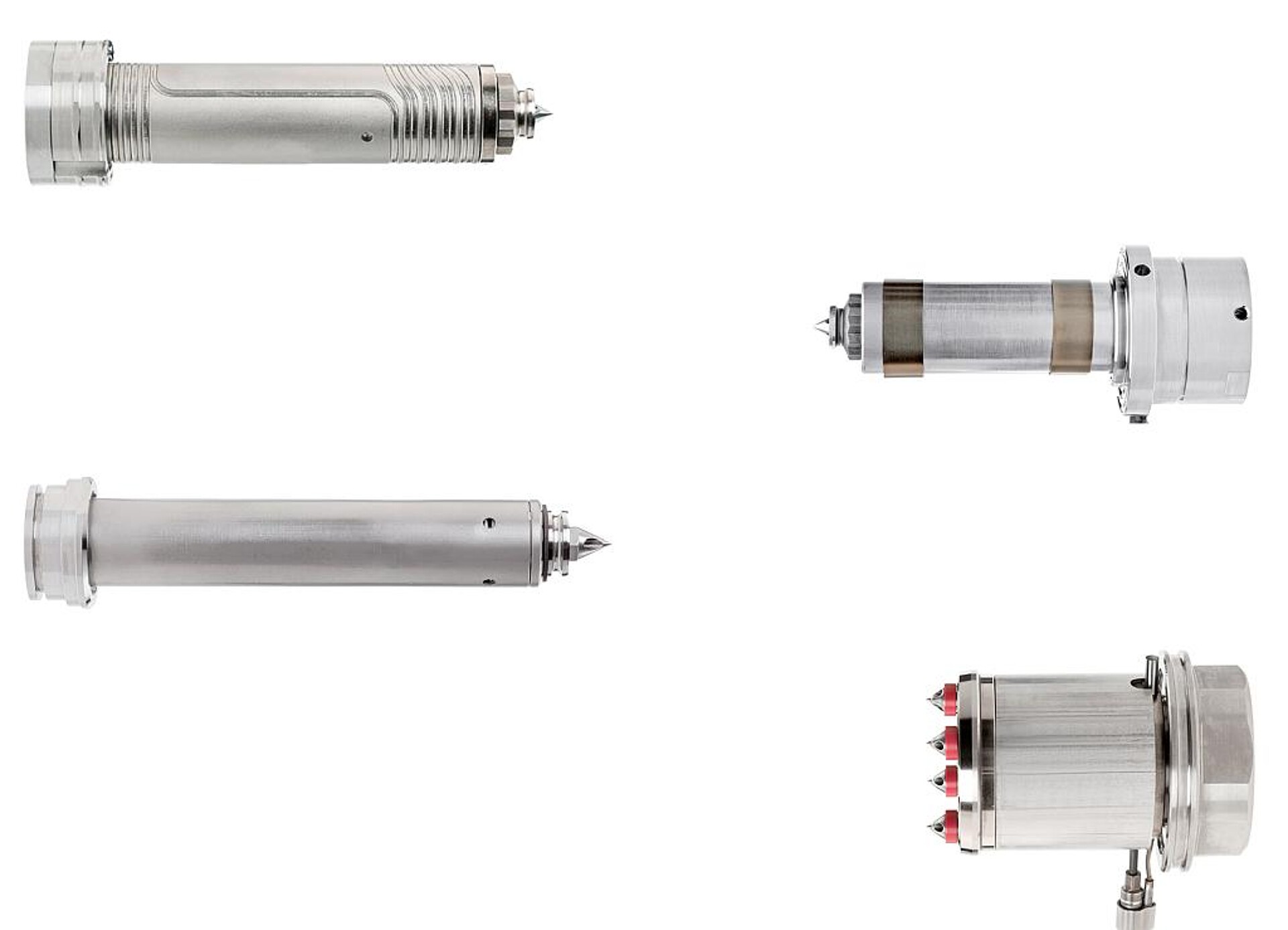

Das Heißkanaldüsen-Portfolio umfasst die Typen (von oben) Vario Shot, Single Shot, Value Shot sowie Multi Shot. (Foto: Hasco)
Auswechselbare Nadelverschlussvorkammer
Die auswechselbare Nadelverschlussvorkammer Vario Shot Xgate ergänzt das Vario Shot Programm. Die besonders verschleißfeste Xgate vereinfacht die Wartung der Spritzgießwerkzeuge und reduziert zudem den Instandhaltungsaufwand. Die Standzeit der Anschnitte wird verlängert und so eine hohe Formteilqualität über Millionen von Spritzzyklen garantiert. Die Anspritzung kann auf kleinstem Raum erfolgen. Die einfach auswechselbare Vorkammer mit kompaktem und leicht herzustellendem Dichtsitz bietet eine präzise Nadelführung mit Vorzentrierung und ist dabei hochgradig beständig gegen abrasive und chemisch aggressive Materialien.
Die Einfache für Einzelanwendungen
Die Einzeldüse Single Shot steht in zwei Größen zur Verfügung und ermöglicht die Fertigung kleiner und mittelgroßer Spritzgussteile bis zu 800 g Schussgewicht. Sie bietet eine angepasste Temperaturführung. Die Erweiterung des Programms durch gehärtete Düsenspitzen sowie 1-Loch- und Hot Tip-Torpedo vergrößern die Anwendungsmöglichkeiten dieser Düse. Eine hohe Varianz hinsichtlich der Anspritzmöglichkeiten ist gegeben. Es stehen verschiedene Torpedos und Schraubvorkammervarianten mit Längen bis zu 210 mm zur Verfügung.
Leistungsstark für einfache Aufgaben
Die Verteilerdüse Value Shot wurde für leicht zu verarbeitende Kunststoffe sowie einfache Spritzgießaufgaben konzipiert und steht in 28 verschiedenen Größen zur Verfügung. Die Auswahl zwischen CuCoBe oder hochwärmeleitfähigen Spitzen aus einer Molybdänlegierung für anspruchsvollere Anwendungen und der Option hin zu offenen Torpedos ermöglichen ein breites Verarbeitungsspektrum von klassischen Standardkunststoffen bis in den Bereich der technischen Kunststoffe. Der einteilige, gehärtete Düsenkörper sorgt für hohe Leckagesicherheit. Der neue Kalottenraum mit den passenden Reduzierkappen sorgt für ein geringes Kalottenvolumen und ist somit auch für Farbwechselanwendungen geeignet.
Für kleine Nestabstände
Die Multi Shot ist das Mittel der Wahl, wenn es um sehr kleine Nestabstände bei geringen Schussgewichten geht. Bis zu sechs Anspritzpunkte werden in einer einzigen Düse vereint. Die Düse bietet einen einzelnen Regelkreis und vier ab Lager verfügbare Teilkreisdurchmesser der Anspritzpunkte. Durch diese Heißkanaldüse kann mit einfachen Mitteln ein komplexes, hochfachiges Werkzeug erstellt werden.
Alle Düsen von Hasco bringen eine homogene Temperaturverteilung, materialschonende Schmelzeführung und lange Lebensdauer mit. Durch den variablen Einsatz moderner Werkstoffe, spezieller Beschichtungen und Spitzengeometrien können diese auf individuelle, kundenspezifische Anwendungen abgestimmt werden.
