Der Normalienspezialist bietet Sensoren, Montagezubehör sowie Anschlusstechnik zur Messung des Werkzeuginnendrucks und ermöglicht einen einfachen CAD-Daten-Download inklusive der benötigten Einbauräume.
Der Werkzeuginnendruck ist ein wichtiger Faktor für die Prozessüberwachung im Spritzgießen und trägt zur Verbesserung der Prozessqualität und Steigerung der Teilequalität bei. Dabei liefern Werkzeuginnendrucksensoren wichtige Informationen aus jedem Formnest bzw. jeder Kavität, was eine präzise Überwachung des Prozesses ermöglicht. Meusburger, Wolfurt (Österreich), hat alle notwendigen Komponenten dafür in seinem Sortiment.

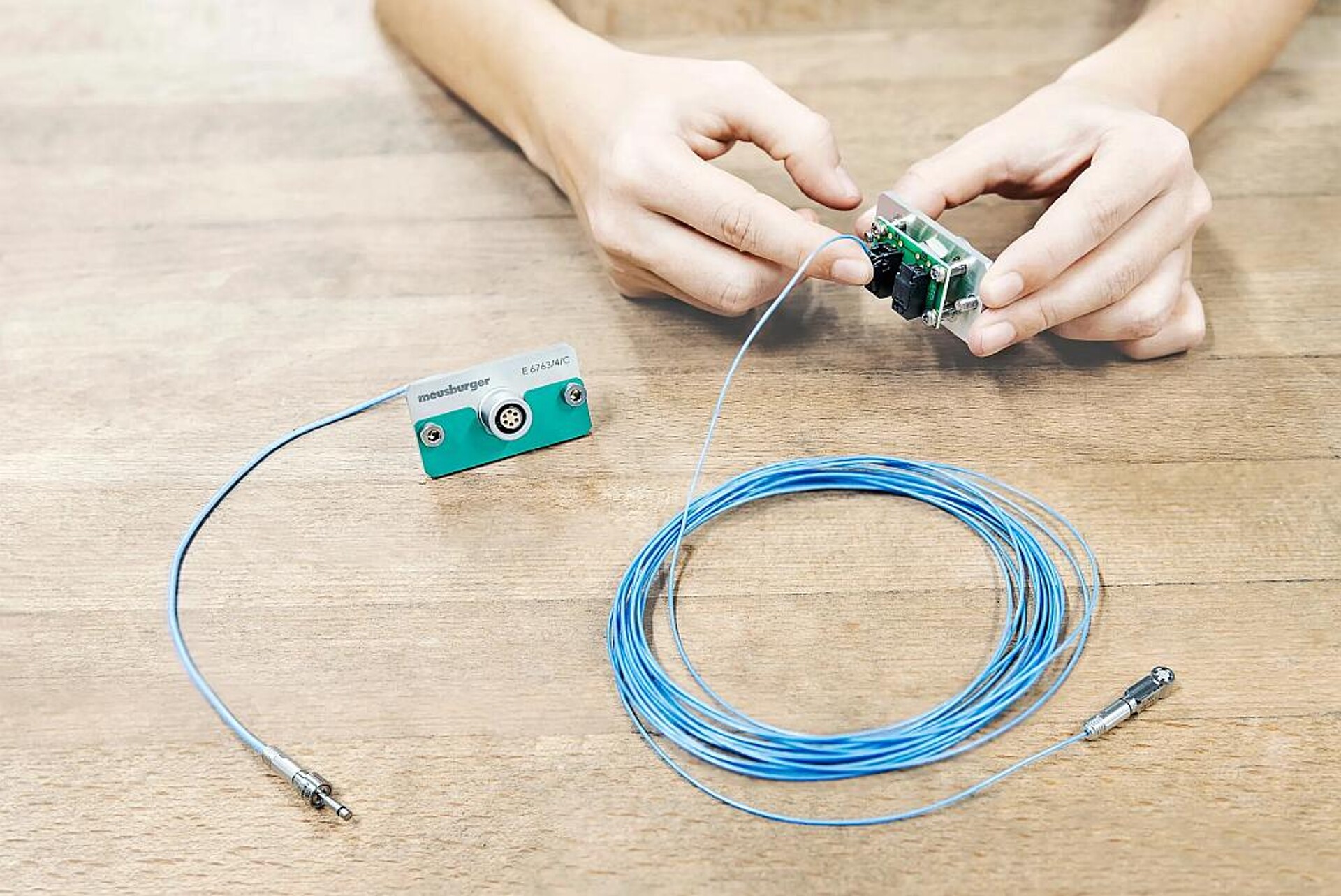

Meusburger bietet in seinem Sortiment direkte und indirekte Sensortypen, Montagezubehör und Anschlusstechnik für die Messung des Werkzeuginnendrucks. (Foto: Meusburger)
Funktionsprinzip und Anwendungsbereiche
Werkzeuginnendrucksensoren ermöglichen die direkte Messung des Drucks in der Kavität mittels Sensoren, die auf dem piezoelektrischen Effekt basieren. Die Sensoren sind mit hochpräzisen Quarzkristallen ausgestattet, welche unter Einwirkung von Druck, respektive Kraft, eine Ladung freigeben. Diese Ladung gibt, verstärkt durch einen Ladungsverstärker, eine genaue Information über den am Sensor anliegenden Druck. Je nach Einbauort können Festigkeits-, Viskositäts-, Kompressions- oder Schwindungsüberwachung realisiert werden.
Direkt und indirekt messende Sensoren
Der Werkzeuginnendrucksensor direkt E 6740 ermöglicht eine unmittelbare Messung des Werkzeuginnendrucks, da er direkt in die Kavität eingebracht wird und in Berührung mit der Kunststoffschmelze ist. Der Werkzeuginnendrucksensor indirekt E 6750 hingegen erfasst den Werkzeuginnendruck über einen Kraftsensor außerhalb der Kavität.
Vielfältige Kabeltechnik für unterschiedliche Anforderungen
Für die Signalübertragung stehen grundsätzlich zwei unterschiedliche Technologien zur Verfügung: Single-Wire-Kabel oder Coaxial-Kabel. Das Sensorkabel Single-Wire E 6760 bietet eine hohe Flexibilität und findet Anwendung bei beengten Platzverhältnissen. Das Sensorkabel Coaxial E 6756 bringt dank seiner Stahlummantelung eine gute Abschirmung gegenüber elektrischen Störsignalen mit. Werkzeuginnendrucksensoren mit Coaxial-Kabel eignen sich daher für Werkzeuge mit einer hohen Anzahl elektrischer Komponenten.
Möglichkeiten zur Signalübertragung
Bei der Signalübertragung zur Spritzgießmaschine unterscheidet man zwischen der Weiterleitung eines einzelnen Sensorsignals und der gesammelten Weiterleitung mehrerer Sensorsignale. Einen schnellen und einfachen Einzelanschluss ermöglicht zum Beispiel das Sensorkabel Single-Wire mit Einkanalstecker E 6762. Für die effiziente Zusammenführung mehrerer Sensorsignale bietet Meusburger den Mehrkanalstecker E 6763 an. Dieser ermöglicht die einfache und platzsparende Verbindung von bis zu acht Werkzeuginnendrucksensoren, wodurch der Verkabelungsaufwand reduziert wird.
